소방내진장치
지리학적으로 지진을 방호해야 할 장소가 아니라, 지진에 의한 2차 피해에 대비하여 스프링쿨러설비를 방호 하는 시설입니다.- 지진에 의하여 파손을 방지하도록 필요한 곳의 배관을 유연하게 만드는 지진분리이음 및 장치를 설치합니다.
- 배관이 건물구조물에 고정되어 지진의 의한 움직임이 작아 파손을 방지하는 지진 흔들림 방지 버팀대를 설치합니다.

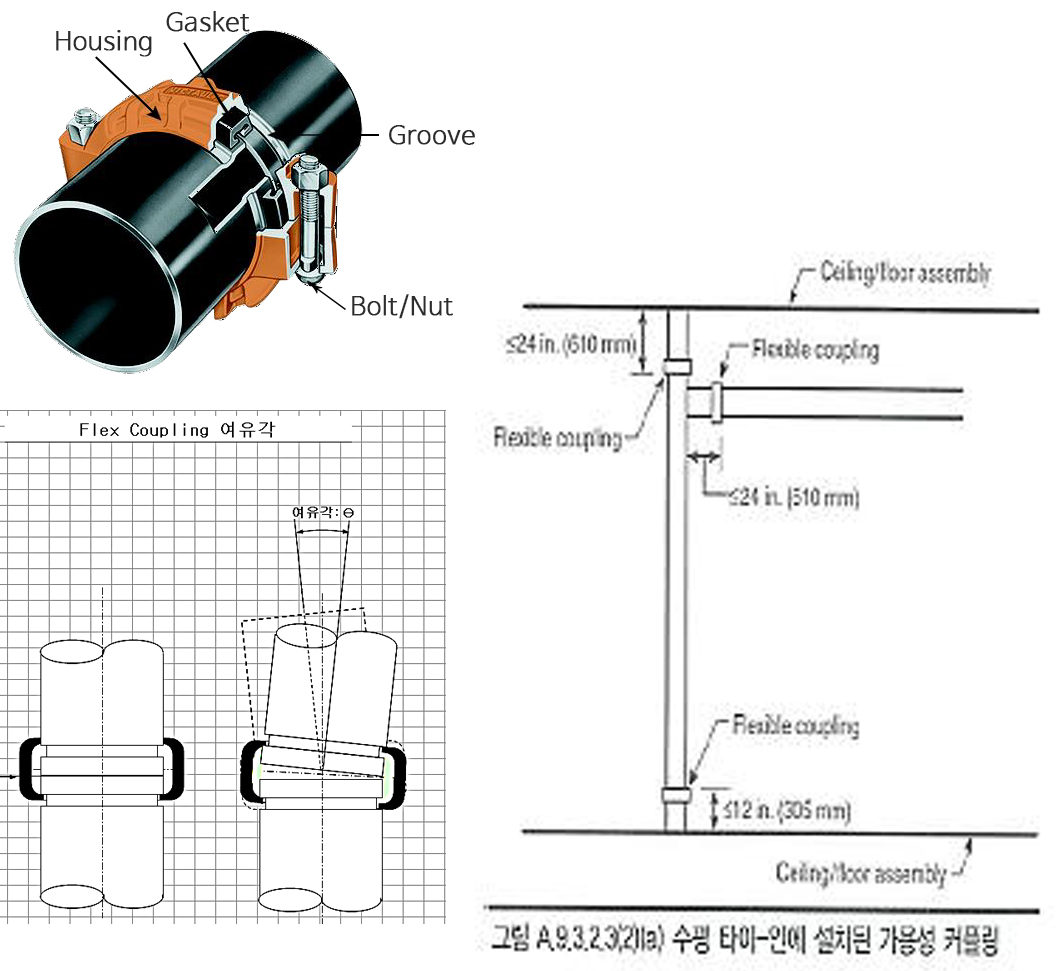

- •“지진분리이음”이란 배관의 차등 움직임을 이용하여 지진 시 발생하는 진동에 의한 파손을 방지하는 이음을 말한다. 일반적으로 신축 이음쇠 (그루브형 커플링)가 해당되며 배관의 축 방향 변위, 회전, 일정 각도 변위를 허용하는 관 부속품이다.
- •0.9m 이상의 모든 입상관의 상·하단부의 0.6 m 이내에 설치하여야 한다.
- •2층 이상의 건물인 경우 바닥으로부터 0.3 m 및 천장으로부터 0.6 m 이내에 설치하여야 한다. 천장 아래의 신축이음쇠를 입상관의 연결부 보다 높이 있고, 연결부가 수평인 경우는 0.6 m 이내의 수평부에 설치하여야 한다.
- •입상관 또는 기타 수직 배관의 중간 지지부가 있는 경우에는 지지부의 윗부분 및 아랫부분으로부터 0.6 m 이내에 설치하여야 한다.

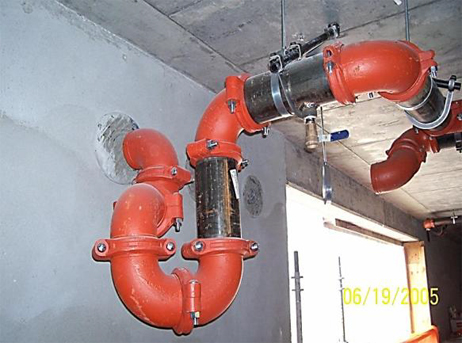

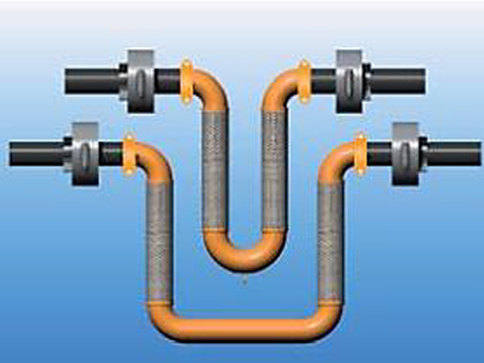

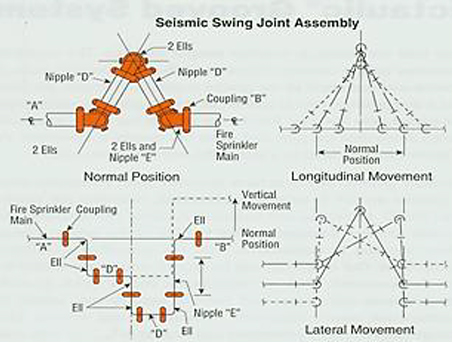

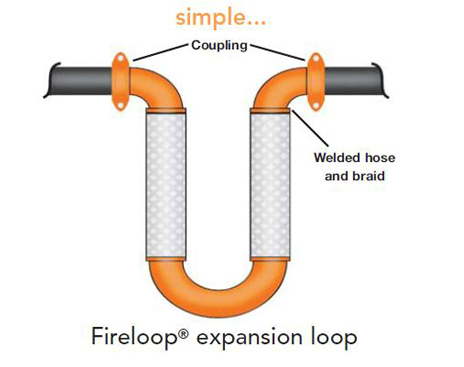

•지진분리장치는 4방향 변위를 모두 수용할 수 있는 스윙 조인트(6엘보) 또는 익스펜션 루프 등을 사용 한다.
지진 흔들림 버팀대
•지진 흔들림 버팀대는 지진이 일어나는 동안 단일 장치로서 건물과 함께 움직이는 소화용 스프링클러의 원활한 방재를 돕기 위해 계산된 기계장치로서의 역할을 하는 것이 목적이다.
- •지진 흔들림 버팀대 구조
- 1. 구조적 부착물(Fastener /Structural Attachment)
- 2. 지지대 부착물(Upper Brace Pipe Attachment)
- 3. 지지대(Brace Material)
- 4. 배관 부착물(Attachment to Pipe)

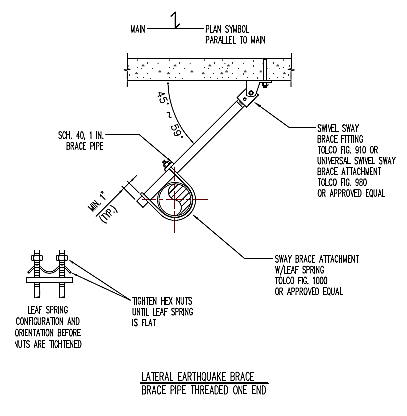

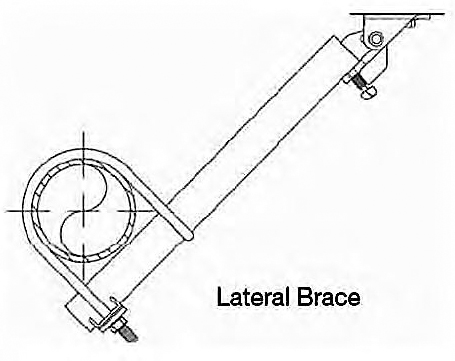

01. 횡방향 지진 버팀대
- •횡 방향 지진 버팀대(Lateral Sway Bracing) 는 65mm이상의 모든 주 배관, 교차배관에 설치하며, 가지 배관에는 배관구경 65mm이상인 배관에 설치한다.
- •버팀대 최대간격은 12m 미만에 설치하며. 배관 말단에서는 1.8m 미만에 설치한다.
- •횡 방향 흔들림 방지 버팀대의 설계 하중은 설치된 위치의 좌우 6 m를 포함한 12 m내의 배관에 작용하는 횡 방향 수평 지진하중으로 산정한다.

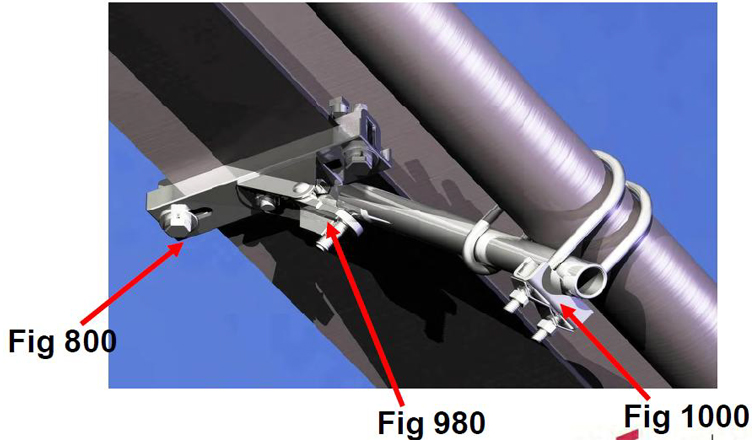

- •해당 제품(TOLCO #FIG 1000, FIG 910 or 980을 사용함)

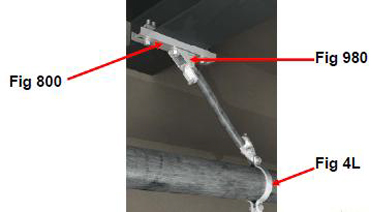

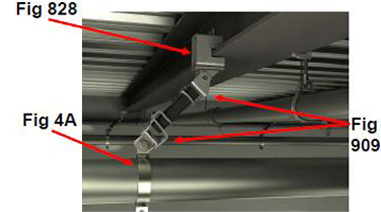

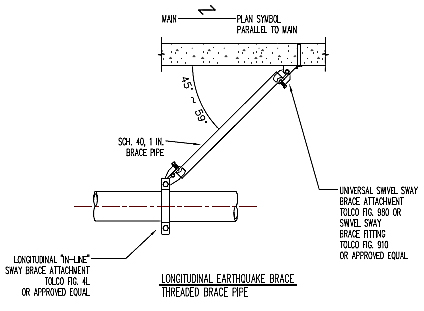

02. 종 방향 지진 버팀대
- 종 방향 지진 버팀대(Longitudinal Sway Bracing)은 65mm이상의 모든 주 배관 및 교차 배관에 설치함.
- •버팀대 최대간격은 24m 미만에 설치하며. 배관 말단에서는 12m 미만에 설치한다.
- •종 방향 흔들림 방지 버팀대의 설계 하중은 설치된 위치의 좌우 12 m를 포함한 24 m내의 배관에 작용하는 수평지진하중으로 산정한다.

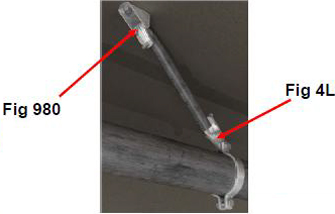

- •해당 제품(TOLCO #FIG 4L, FIG 910 or 980을 사용함)

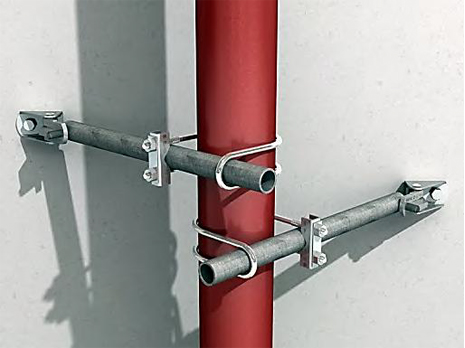

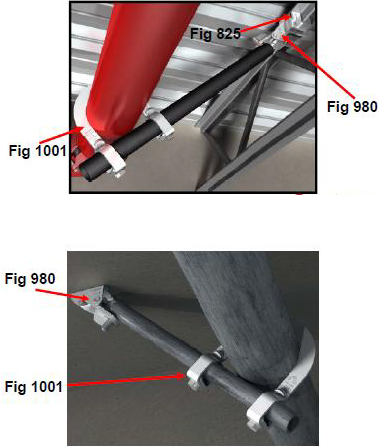

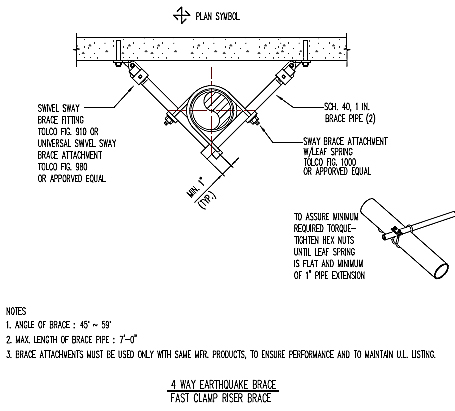

03. 4-방향 버팀대 (Riser Brace)
- 길이 1 m를 초과하는 주 배관의 최상부에는 4방향 버팀대를 설치 하여야 한다.
- •입상관상의 관 연결부위는 4방향 버팀대를 생략 하여도 된다.
- •입상관 최상부의 4방향 버팀대가 수평배관에 부착된 경우 입상 배관의 중심선으로부터 0.6m 이내이어야 하며 버팀대의 하중은 수직 및 수평방향의 배관을 모두 포함하여야 한다.
- •입상관 4방향 버팀대 사이의 거리는 8 m를 초과하지 않아야 한다.
- •해당 제품(TOLCO #FIG 1000, FIG 910 or 980을 사용함)

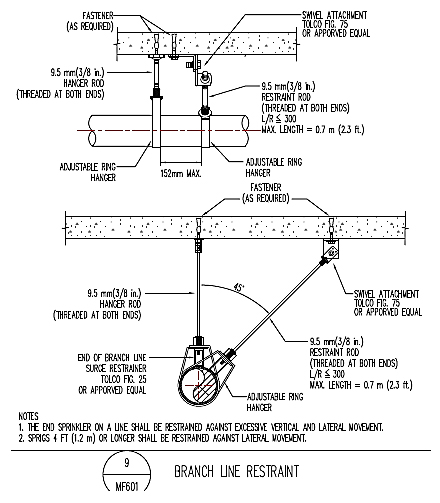

04. 가지 배관 고정(Restraint of Branch Lines)
- •가지 배관 고정(Restraint of Branch Lines.)은 50mm이하의 가지 배관의 상부와 천장 사이 설치된 행거 길이가 0.16m 이내 이고 수직 방향에서 45도 미만의 각도로 설치된 버팀대이다.
- •현장 상황에 따라 와이어를 사용하여도 된다.
- •고정 와이어는 행거로부터 0.6 m 이내에 위치해야 한다. 와이어 고정 점에 가장 가까운 행거는 가지 배관의 상 방향 움직임을 지지할 수 있는 유형이어야 한다.
- •마지막 버팀대와 배관 말단 사이의 거리는 10m를 초과해서는 안됨.

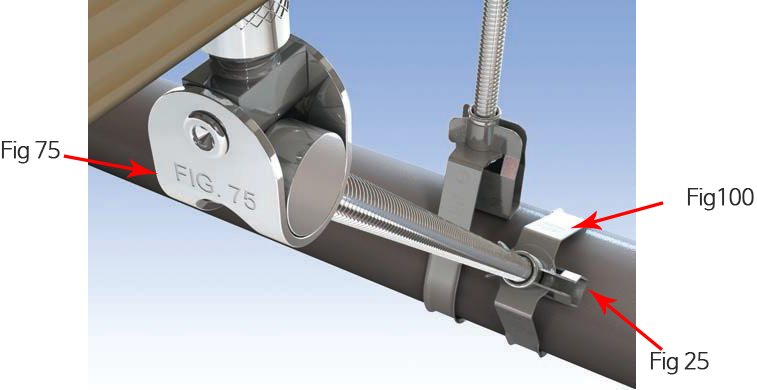

- •해당 제품(TOLCO #FIG 25, FIG 75, FIG 200을 사용함)
