메가이엔씨

무용접 조인트

커플링하우징

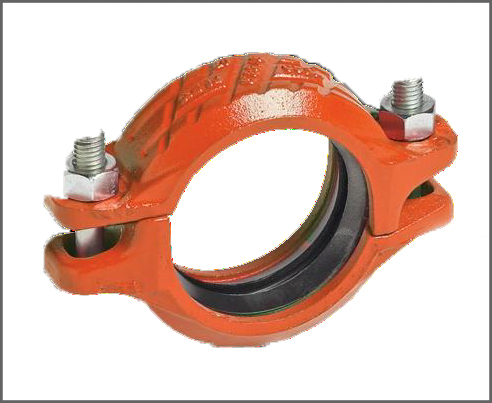

Rigid Coupling
(Angle Pad Type)

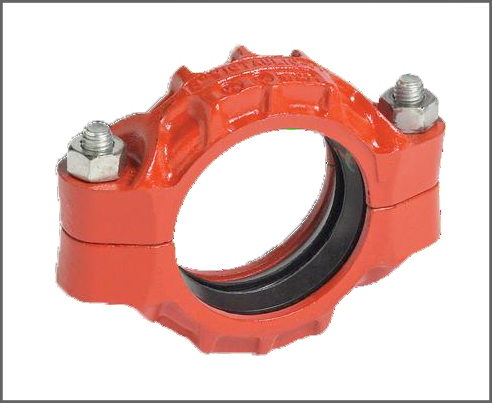

Flexible Coupling
( (Flat Pad Type)

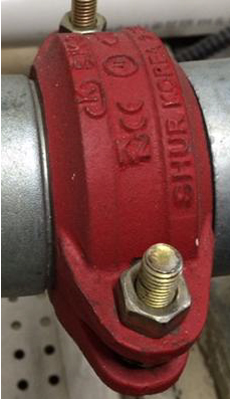

고정식 커플링(Competitor Flat Pad)

Victaulic Angle Pad

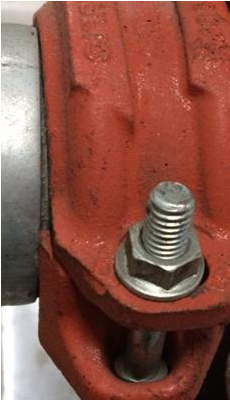

Competitor Flat Pad

1.하우징의 키는 홈보다 폭이 작기 때문에 홈의 빈공간이 생김

2.따라서 그 공간을 채워주기 위하여 하우징이 어긋나게 설계함

3.평평한 타입의 패드는 하우징이 맞닿으면 더이상 체결이 안됨

4.따라서 홈의 빈공간을 채워주지 못해 완벽한 고정이 안됨

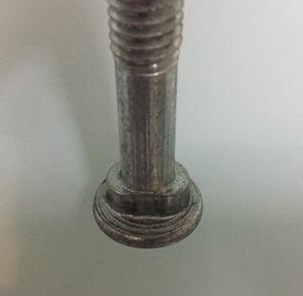

볼트&너트 (트랙볼트타입)

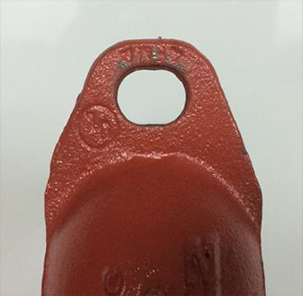

1.볼트의 머리 부분과 볼트가 삽입되는 구멍의 모양이 트랙모양

2.트랙볼트타입 설계는 너트와의 보다 쉬운 조립을 가능케 함
